TDSZ卸料器棒条阀、电动扇形阀

        电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库除尘设备的理想卸料装置。扇形阀门在出料口处设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；扇形阀门阀体采用阶台结构，减少了料流冲击；扇形阀门阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。

扇形阀门技术参数表：

	TDSZ-30	TDSZ-40	TDSZ-50	TDSZ-60	TDSZ-70	TDSZ-80
电液推杆型号	DYZ700-280/110-P	DYTZ700-280/110-P	DYTZ700-300/110-P	DYTZ700-300/110-P	DYTZ700-350/110-P	DYTZ700-350/110-P
功率KW	1.1	1.5	1.5	2.2	2.2	2.2
W	300	400	500	600	700	800
A	400	500	626	726	840	940
A1	120	220	320	360	460	560
A2	150	250	350	390	490	590
B	350	400	450	500	550	600
B1	470	520	570	620	670	720
L	300	350	400	450	500	550
L1	800	900	1050	1200	1400	1550
L2	1175	1175	1220	1220	1340	1340
H	380	540	680	750	900	1050
H1	429	429	513	513	560	560
H2	170	170	190	190	190	191
H3	60	60	70	70	80	80
H4	340	480	610	670	820	950
H5	400	450	550	650	800	900
l	280	280	350	350	400	400
N×a	2x175	3x150	4x140	4x165	5x150	5x174
n×Φ	8-18	12-18	16-18	16-18	20-22	20-22

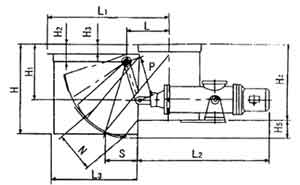

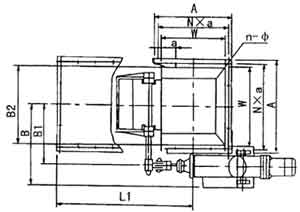

TDSZ型扇形阀门外形示意图：
